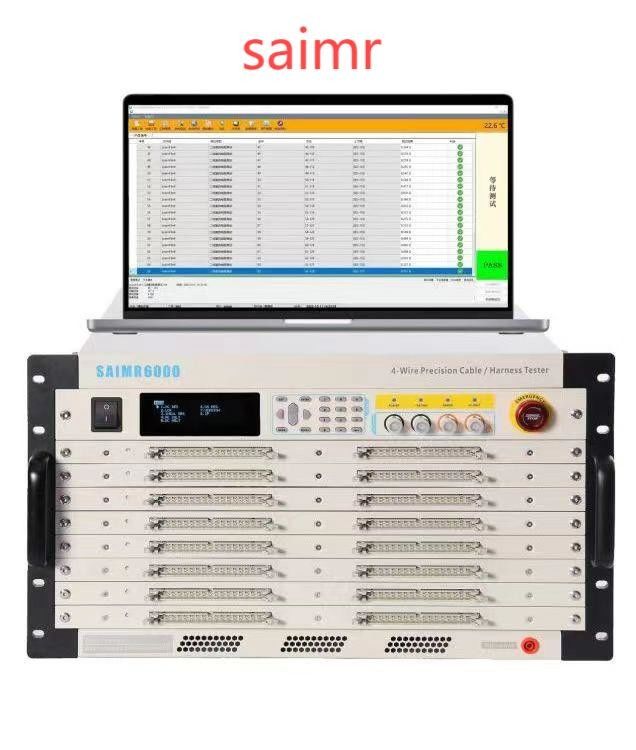

Sistema de teste abrangente do arnês de fiação de bateria de energia nova CCS,FPC de tensão média
O Sistema de Teste Integral de Arneses de Cadeia de Tensão Média é um instrumento sofisticado concebido para a inspecção rápida e precisa de arneses de cadeia em várias indústrias.É capaz de detectar com precisão falhas como circuitos quebrados, curto-circuitos e desalinhamentos dentro do arnês de ensaio, facilitando aos utilizadores a identificação e solução rápidas de problemas no arnês de fiação.Quando combinado com o software de ensaio de computador superior de suporte, fornece uma visualização intuitiva dos problemas identificados no arnês de fiação.
Este sistema encontra ampla aplicação na indústria automotiva, em placas de circuito flexíveis, CCS e em outros campos para testes automatizados.A versão distribuída do SAIMR6000 pode ser configurada como um sistema de ensaio distribuídoAtravés da expansão da interface, pode suportar até mais de 20.000 pontos de teste, tornando-o adequado para testes de arames de fiação em sistemas complexos como aviões, trens e satélites.
Especificações técnicas:
Modelo: SAIMR 6000S e SAIMR 6000
Método de medição: Incorpora o tipo de segunda linha e o tipo de quatro linhas para maior precisão.
Número máximo de pontos de ensaio: 256 para o SAIMR 6000S e 128 para o SAIMR 6000.
Alta tensão AC: varia de 30 a 2000 V.
Alta tensão de corrente contínua: de 30 a 3000 V.
Precisão de saída de alta tensão: ± 5%
Precisão de medição de alta tensão: ± 5%
Tempo de medição de alta pressão: varia de 0,1 s a 500 s
Curto circuito aberto / Curto circuito rápido / Curto circuito aberto rápido: faixa de resistência de 2kΩ - 1000 kΩ
Impedância de condução da segunda linha: 0,1Ω - 1MΩ
Quatro fios: [Descrição detalhada da funcionalidade de quatro fios]
Teste de aprovação do guia: [Explicação do recurso do teste de aprovação do guia]
Especificação do ensaio: 10μΩ - 1000K Ω
Corrente de ensaio: ≤ 1A
Corrente de vazamento de alta tensão AC: 10μA - 10mA
Corrente de vazamento de alta tensão de corrente contínua: 1μA - 5mA
Isolamento de alta tensão em CC: 1MΩ - 50GΩ
Resistência à corrente contínua: intervalo de medição de 10mΩ - 1MΩ
Sinalização de nível: 0,5 - 10V
Signalização de corrente: ≤ 10 mA
LCR: Faixa de medição da capacidade elétrica de 10pF - 100μF, faixa de ensaio da resistência de 100mΩ - 20MΩ e faixa de ensaio indutivo de 10nH - 100H
Sinais de frequência: 50Hz/60Hz, 100Hz/120Hz, 1kHz/10kHz
Modo de cotação: AUTO/HOLD
Sinalização de nível: 0,1 V - 1,0 V
Diodo/tubo estabilizador de tensão: especificação de ensaio de 1 a 10 V com um sinal de ensaio de 1 mA. Permite ensaios unilaterais e pode determinar o ponto final de ruptura curta.
Projeto de funções avançadas: inclui teste contínuo programável, detecção automática de pontos e diagnóstico automático.
Modo de verificação de ensaio: automático, manual ou externo.
Signais de medição: utiliza sinais de medição de baixa tensão.
Memória de armazenamento: pode armazenar até 500 conjuntos de arquivos de configuração de teste.
Tensão do SO: 5V
Versão de superfície de controlo: inclui funcionalidades de calibração e medição.
Peso: 17 kg para o SAIMR 6000 e 22 kg para o SAIMR 6000S.
Dimensões (em mm): 483265510 para o SAIMR 6000S e 483183510 para SAIMR 6000.
