Name: FPC / CCS Sistema de teste de arnês de fiação de média e alta tensão
Brand: Suzhou Saimr Electronics Technology Co., Ltd.
SKU: SAIMR7000
Availability: InStock

Para casa > produtos > Teste automático de arnês de cabo >

FPC / CCS Sistema de teste de arnês de fiação de média e alta tensão

Sistema de ensaio do arnês de fiação CCS

Sistema de ensaio do arnês de fiação de alta tensão

Sistema de ensaio do arnês de fiação FPC

Lugar de origem:

China

Marca:

SAIMR

Certificação:

Número do modelo:

SAIMR7000

Contacte-nos

Solicite um orçamento

FPC / CCS Sistema de teste de arnês de fiação de média e alta tensão

Detalhes do produto

Nome:

FPC/CCS Sistema de ensaio do arnês de fiação de média e alta tensão

ponto de teste:

16/32/48/64...20480

DC:

30 V a 4000 V

Ar condicionado:

30 V a 3000 V

Modo de ensaio:

Ensaio de mistura de quatro/dois fios

Ensaios de isolamento:

1MΩ-50GΩ ((30v-2000v)

Resistência da C.C.:

0.1Ω-1MΩ

Ensaio de resistência de corrente contínua de 4 fios externos:

10μΩ-100Ω

Ensaio de corrente de vazamento AC:

1μA-10mA

Ensaio de corrente de vazamento de corrente contínua:

0.1μA-5mA

Teste do sistema operativo:

2kΩ-200kΩ

Termos do pagamento & do transporte

Quantidade de ordem mínima

1 conjunto

Preço

To be negotiated

Detalhes da embalagem

Embalagem em caixas de madeira

Tempo de entrega

30 dias

Termos de pagamento

A negociar, T/T

Habilidade da fonte

a ser negociado

PRODUTOS RELACIONADOS

Sistema de ensaio abrangente do arnês de fiação de alta tensão CCS

Obtenha o melhor preço

Sistema de ensaio abrangente do arnês de fiação de média e alta tensão

Obtenha o melhor preço

Sistema de ensaio abrangente do arnês de fiação de média tensão

Obtenha o melhor preço

FPC / CCS Sistema de teste de arnês de fiação de média e alta tensão

Obtenha o melhor preço

Contacte-nos

86-0512-62519606

sales2@saimr.com

Contacte agora

Descrição do produto

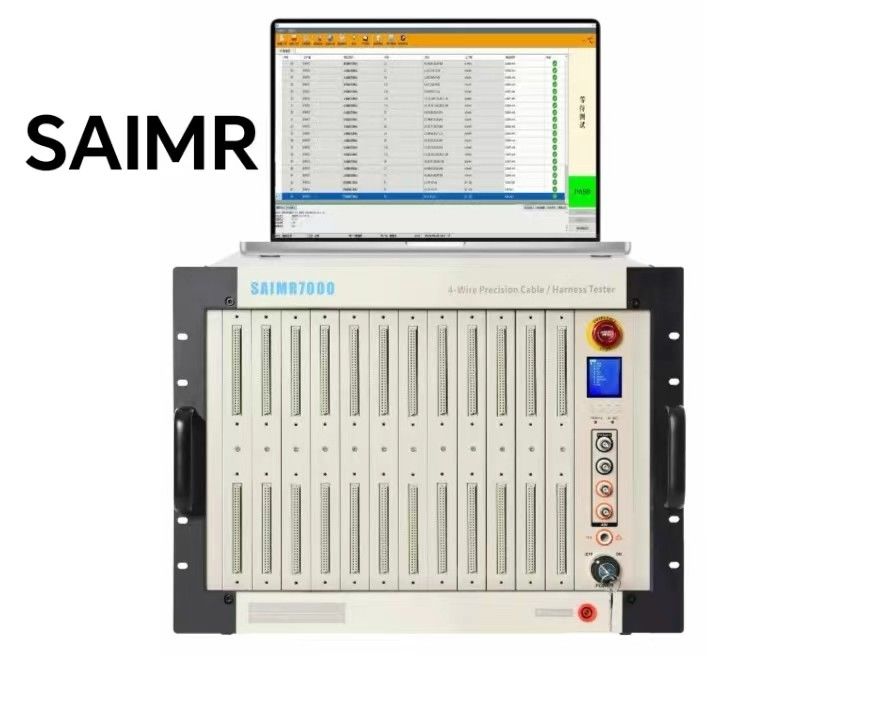

Sistema de ensaio do arnês de fiação de média e alta tensão

O sistema de ensaio do arnês de fiação de média e alta tensão FPC/CCS é capaz de testar 16/48/96/192 pontos, e o sistema adota a abordagem de ensaio híbrida de 4 fios internos e 4 fios externos.O equipamento possui as seguintes funcionalidades de ensaio:: ensaio rápido do sistema operacional, ensaio preciso do sistema operacional, ensaio de resistência de 2 fios, ensaio de resistência de corrente contínua de 4 fios, ensaio LCR de 4 fios, ensaio de resistência ao isolamento e ensaio de resistência à tensão AC/DC.

Arquitetura distribuída (versão distribuída)

É capaz de formar um sistema distribuído com um máximo de 192 pontos ou mais.

Projeto modular

Cada instrumento de ensaio integra 1 cartão de ensaio e 12 cartões de matriz de comutação, cada um com 16 pontos de ensaio, e suporta ensaios mistos de 2 fios e 4 fios.

Ensaios multifuncionais

A placa de teste integra a função de teste OS, a função de teste de resistência DC, a função de teste LCR, a função de teste de isolamento AC/DC resistir à tensão e a função de teste LCR. Inclui também a resistência DC,LCR, AC/DC resistir tensão, resistência de isolamento, e uma fonte de alimentação programável.

Resistência altamente precisa

O ensaio em resistência oferece uma corrente de ensaio máxima de 1 A e uma resolução mínima de resistência de 10μΩ.

Função de auto-aprendizagem para detecção rápida de conexões desconhecidas.

Modelo	SAIMR7000
Métodos de medição	Tipo de dois quatro fios + quatro fios
Número máximo Número de pontos de ensaio	192Pontos
Alta tensão AC	25-3000V
Alta tensão de CC	25-4000V
Precisão de saída de alta tensão	± 5%
Alto precisão da medição da tensão	± 5%
Alto Tempo de medição da tensão	0.01s -60s
Elementos de ensaio e âmbito de aplicação	O/S, intermitência O/S, circuito aberto de intermitência rápida		2kΩ-200kΩ (200KΩ-1000KΩ devem ser personalizados)
	Impedância de condução interna de quatro fios		0.1Ω-1MΩ
	Ensaio de ligação externa de quatro fios	Intervalo de ensaio		10μΩ-1MΩ
		Sinais de corrente		≤ 1A
	Corrente de vazamento de alta tensão AC		0.01mA-10mA
	Corrente de vazamento de alta tensão de CC		0.1μA-5mA
	Isolamento de alta tensão de CC		1MΩ-10GΩ
	Resistência de CC	Faixa de medição		100mΩ-2MΩ
		sinal de nível		0.5-6V
		sinal de corrente		≤ 10 mA
	CCR	Intervalo de medição da capacidade		10pF-100μF
		Faixa de medição da resistência		100mΩ-20MΩ
		Intervalo de medição da indutividade		10nH~100H
		Sinais de frequência		50Hz/60Hz, 100Hz/120Hz/ 1 kHz/10 kHz
		Modo de alcance		Auto/Hold
		Sinalização de nível		0.1V-1.0V
	Ensaio unilateral		- Sim, sim.
	O/S Juiz do Terminal		- Sim, sim.
Elementos de função avançada	Teste contínuo programável/ Busca automática de pontos/ Autodiagnóstico
Modo de análise de teste	Automático/manual/externo
Signo de medição	Sinais de medição de baixa tensão
Memória de armazenamento	umber de ficheiros de ensaio até 500 conjuntos
Tensão do SO	5V
Painel de controlo	Calibração/metrologia
Peso	25 kg
Dimensão (WHD)	483352535
