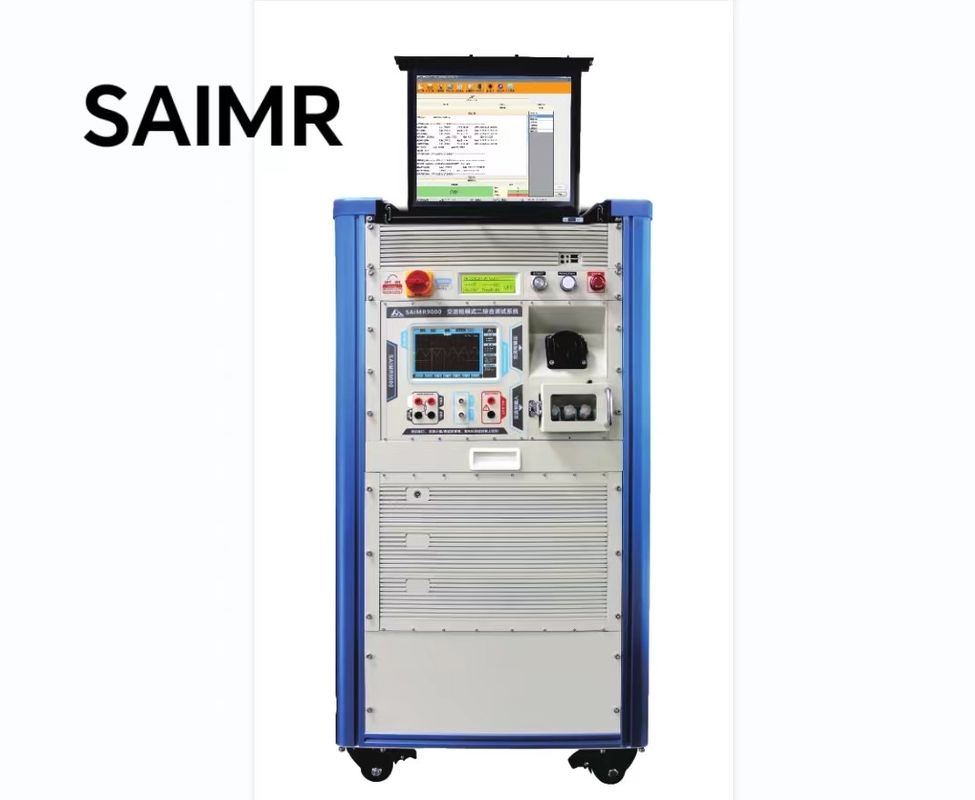

Sistema de ensaio do modo II da arma de carga
Novas bobinas de energia de volta a volta/teste de camada a camada
1.Teste de estado de carga
2- Teste para terra.
3.Teste de subvoltagem e recuperação
4Ensaio de sobrevoltagem e recuperação
5.Teste inverso de fogo zero
6.Teste de corrente de fuga
7.Teste do ciclo de serviço
8.Teste de resistência ao solo
9.Proteção e recuperação de sobre-temperatura
Equipamento de ensaio profissional de conectores para automóveis, sistema de ensaio de ancoragem de motor servo-inversor,Sistema de ensaio do inversor de potência, Teste de conectores de fios, máquina de condução, teste de voltas da bobina (teste de intercamadas), máquina de alta tensão multicanal
Características do equipamento:
- Operação informática: O funcionamento do equipamento é controlado por um computador, garantindo um teste preciso e eficiente.
- Todos os ensaios realizados de uma só vez: o equipamento é capaz de realizar todos os ensaios necessários simultaneamente, poupando tempo e melhorando a eficiência.
- Conectável com o sistema MES: pode ser integrado com o sistema de execução de fabricação (MES) para intercâmbio e gestão de dados sem problemas.
- Plataforma de teste aberta: A plataforma de teste é aberta e flexível, permitindo fácil personalização e expansão.
- Teste de código de varredura: suporta o teste de código de varredura para a identificação rápida e precisa de produtos.
- Os rótulos de código de barras podem ser impressos após o teste: Após o teste ser concluído, os rótulos de código de barras podem ser impressos para fins de rastreabilidade e identificação.
- Traçabilidade dos dados dos ensaios: os dados dos ensaios são rastreáveis, garantindo a qualidade e a fiabilidade dos produtos.
O serviço é a base crucial da nossa empresa, por isso, os nossos produtos estão sempre na vanguarda da tecnologia,e o nosso serviço baseia-se em fornecer aos clientes soluções técnicas de alta qualidade e consultoriaOferecemos uma vasta gama de produtos e foram amplamente elogiados pela qualidade do nosso serviço pós-venda!
Auto-desenvolvido e produzido: Tester de resistência interna da bateria; Tester de resistência de corrente contínua; Tester de resistência de corrente alternada; Carga electrónica de corrente contínua; Fornecimento de energia de corrente contínua programável; Sistema de teste de arma de carregamento;Teste de alta tensãoTester de conector; Teste de caixa elétrica de PDU; Tester de segurança do arnês de arma de carregamento de energia, sistema de teste de função de modo dois, Tester de caixa elétrica de PDU de energia,Sistema de ensaio do arnês de fiação do painel de portas de automóveisEquipamento de ensaio profissional de conectores automotivos, sistema de ensaio de inversor de servo de motor, sistema de ensaio de inversor de potência, testador de conectores de fios, testador de temperatura de circuitos múltiplos; testador de resistência ao isolamento;Teste de precisão LCR; Teste de corrente de vazamento do condensador; Teste de resistência fotovoltaica ao solo; Teste de resistência fotovoltaica à tensão; Teste de curto-circuito de placa de pilares.
Se quiser comprar um produto, basta enviar um e-mail ou fazer um telefonema, e nós trataremos de todo o trabalho subsequente por si.Pode descansar tranquilo..
Dez características vantajosas:
- Protecção contra sobrecorrentes
- Proteção contra fugas
- Protecção contra excesso de temperatura
- Isolamento de tensão
- Confirmação da luz do indicador
- Padrão de equipamento: gb/t 18487.1 - 2.15, gb/t 20234.1 - 2015, gb/t 20234.2 - 2015
Características do software:
- Escaneamento, Impressão, Relatório, Arquivamento, Base de Dados
- Configuração de parâmetros, acoplagem MES, gestão dos direitos do utilizador
Características de laboratório:
- Proteção contra sobrecorrência: puxar a corrente de carga de A para a corrente B especificada de acordo com a inclinação, registrar a corrente de desligamento e o tempo.corrente A / corrente B / inclinação de subidaResultados dos ensaios: ponto de corrente de desligamento / tempo de desligamento / formas de onda de corte.
- Proteção contra curto-circuito: puxar a corrente de carga para subir de A para a corrente especificada B de acordo com a inclinação, registrar a corrente de desligamento e tempo.corrente A / corrente B / inclinação de subidaResultados dos ensaios: ponto de tensão de desligamento/tempo de desligamento/formas de onda de corte.
- Teste de sobrevoltagem: subir da tensão definida A para a tensão definida B de acordo com a inclinação, registrar a tensão de desligamento e o tempo. Condições de configuração: corrente A / corrente B / inclinação de aumento. Resultado do teste:ponto de tensão de desligamento / tempo de desligamento / forma de onda de desligamentoTempo de referência: 5 - 10 S. Estação única / Estação dupla / Estação múltipla.
- Sob Teste de tensão: diminuição da tensão definida A para a tensão definida B de acordo com a inclinação, registe a tensão de desligamento e o tempo.Resultado do ensaio: ponto de tensão de desligamento/tempo de desligamento/forma de onda de desligamento.
- Teste de corrente de fuga: a partir do início da corrente de fuga, pode analisar o valor real da corrente de fuga da proteção do produto.
| |
| Estado |
valor definido |
Condição de operação |
Tempo de atraso |
|
energia ligada
auto-verificação
|
Sucesso da auto-inspecção |
Entre no estado de espera |
1S |
| Falha da autoinspecção |
Aviso de falha |
0.1S |
|
carga
controlo sequencial
|
Valor de tensão do ponto de detecção 1:6±0,8V-12V PWM |
A carga está a decorrer e o relé está a fechar. |
1S |
| Valor de tensão do ponto de detecção 1:9±0,8V-12V PWM |
A carga está completa e o relé está desconectado. |
1S |
| Valor da tensão do ponto de detecção 1:12±0,8V |
A tomada não está ligada, e o relé está desconectado |
1S |
| Valor de tensão do ponto de detecção 1: Outros |
Falha de comunicação, e o relé está desconectado |
1S |
 Terra |
desembarque |
Relais fechados |
1S |
| desenterrado |
Desconecte os aparelhos elétricos quebrados |
1S |
|
sobrevoltagem
|
Supertensão da linha u 258 ± 10V |
O relé está desconectado, fechado a 254 ± 10V, atraso 5 ± 1s, ciclo infinito |
0.1S |
| A tensão da linha é normal de 176 a 264 V |
O relé fecha e entra no estado de carga |
1S |
|
baixa tensão
|
A tensão da linha é de 176V. |
O relé é desconectado a 196 ± 10V, com atraso (5 ± 1) s e ciclo fechado e infinito. |
1S |
| A tensão da linha é normal de 176 a 264 V |
O relé fecha e entra no estado de carga |
1S |
|
sobrecorrente
|
Corrente de linha a 8,4 A < 110 A ± 0,2 A |
O relé é desconectado, a luz de falha está ligada, e o relé é automaticamente restaurado após 10s. Se a corrente ainda está permanentemente desconectada após 3 ciclos,e o estado de funcionamento normal é restaurado após o levantamento |
30S |
| Corrente de linha a 10 A < 112 A ± 0,2 A |
O relé é desconectado, a luz de falha está ligada, e é automaticamente restaurado após 10s.e o estado de funcionamento normal é restaurado após o levantamento |
10S |
| Corrente de linha é> 12A±0,2A |
O relé deve ser imediatamente desligado, removido e retomado para o funcionamento normal. |
2S |
| Corrente de linha < 8A |
Relais fechados |
0.1S |
| curto |
Corrente de linha > 22A |
O relé desliga-se imediatamente. |
0.1S |
|
vazamento de
|
Corrente de fuga de > 30 mA |
O relé desliga-se imediatamente. |
0.1S |
| Não há fugas na linha. |
O relé fecha e entra no estado de carga |
0.1S |
|
Protecção contra a sobre-temperatura
|
painéis |
Temperatura superior a 85°C e continuada durante 3 s |
O relé desliga-se imediatamente. |
2S |
| A temperatura foi inferior a 65°C e continuou durante 3 s. |
O relé está fechado e a condição |
2S |
|
Temperatura superior a 85°C e continuada durante 3 s |
O relé desliga-se imediatamente. |
2S |
| A temperatura foi inferior a 65°C e continuou durante 3 s. |
O relé está fechado e a condição |
2S |
| Ensaio de isolamento resistente à pressão |
| ensaio de isolamento de alta tensão |
AC:3.5KV DC:5KV IR:1KV |
|
Corrente de fuga de 10 mA
|
