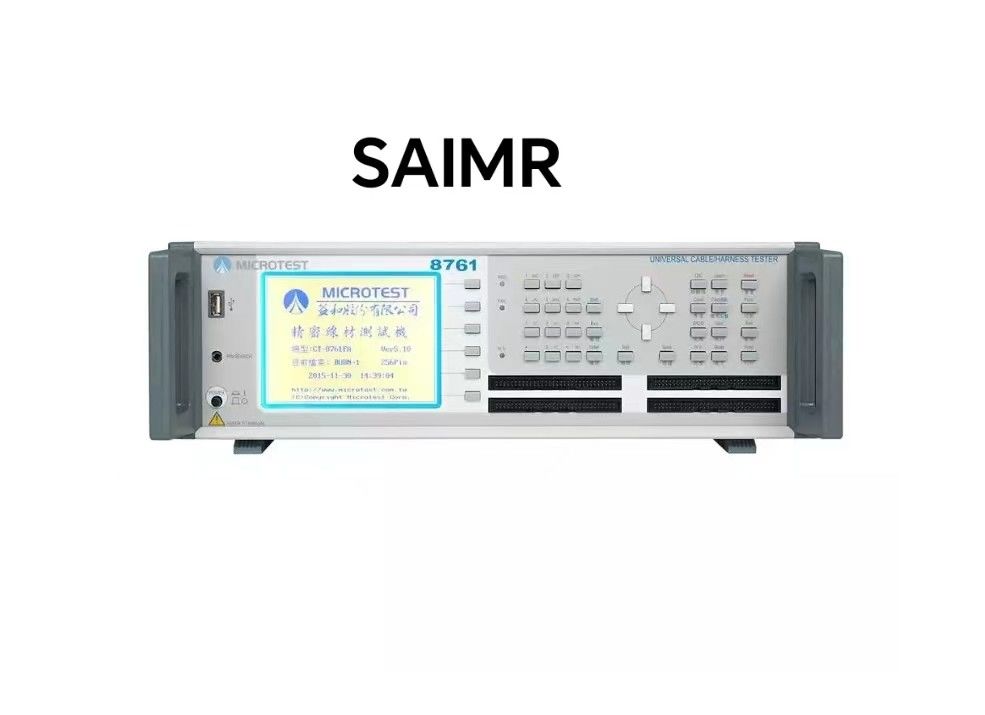

Desenho preciso do testador de arneses de cabo
Este instrumento não é adequado para utilização ao ar livre, especialmente em locais húmidos ou empoeirados, onde a utilização anormal pode causar choques eléctricos.Leia atentamente as instruções de segurança antes de utilizar este testador para evitar acidentes causados por utilização incorreta ou incorrecta..
Secção 1.1 Sinais de segurança
Os seguintes símbolos de segurança podem constar do presente manual e do instrumento.
Nota: Leia este manual para mais pormenores.
: Terminal de aterragem protetora, antes de utilizar o ensaio, certifique-se de que este terminal está aterrado para evitar o contacto com o chassi devido a uma fuga de electricidade,que possam causar um acidente de choque elétrico.
Advertência: Quando o produto não for utilizado adequadamente, pode causar resultados inadequados no instrumento ou noutros objetos a ensaiar.
Advertência: Quando o produto não é utilizado adequadamente, pode causar ferimentos ou até morte.
Secção 1.2 Não modificar nem fazer ajustes internos no equipamento.
Sem autorização da Empresa, não instalar peças de substituição nem realizar qualquer trabalho de modificação ou ajuste na máquina,para não aumentar o perigo da máquina ou causar danos à máquina.
Secção 1.3 Eletricidade estática
Por favor, não coloque eletricidade estática em contacto com a máquina para evitar danos à máquina.
Secção 1.4 Terreno
Existe um terminal de aterragem de segurança no painel traseiro do ensaio.que possam resultar num choque elétrico.
Secção 1.5 Fornecimento de energia
O cabo de alimentação deve ser selecionado em conformidade com a regulamentação nacional local e ligado ao instrumento por um conector que satisfaça o conector IEC320.e o utilizador deve assegurar-se de que o fio de aterragem está bem aterradoSe estiver ligado um fusível à tomada de energia, utilize um fusível de 3,15 amperes que cumpra as normas de segurança.deve ter a certeza de que a fonte de alimentação é AC e a tensão deve estar entre 100V-240V 50/60Hz.
Secção 1.6 Aquecimento
O dispositivo de ensaio funcionará normalmente quando a alimentação estiver ligada, mas, para atingir a precisão especificada na especificação, deve aquecer o dispositivo durante 30 minutos.
Secção 1.7 Falha de funcionamento
Se o instrumento tiver um mau funcionamento, envie-o de volta ao fabricante original para ser reparado, a fim de assegurar a precisão e a segurança do funcionamento.
Secção 1.8 Terminação do ensaio
Quando o instrumento não for utilizado durante muito tempo, desligue o interruptor de alimentação.
Secção 1.9 Colocação e armazenagem
A gama normal de temperatura e umidade de funcionamento desta unidade é de 18 oC a 28 oC e 80% RH. Se esta gama for ultrapassada, a unidade pode não funcionar correctamente.A faixa de temperatura e umidade para armazenar o testador é de -20 °C a 70 °C., 80% RH. Para efeitos de ensaio e segurança adequados, não instalar o ensaio sob luz solar direta ou num ambiente de elevada temperatura, humidade elevada, oscilações frequentes, poeira excessiva,ou fonte de alimentação instável.
Secção 1.10 Gestão de emergências
Em caso de choque elétrico, queima do objeto de ensaio ou queima da unidade principal, desligue o interruptor de alimentação e desconecte o cabo de alimentação.
Parâmetro do produto:
| |
Microtest8761FA |
Microtest8761NA |
Microtest8761N |
| AC de mão alta |
100 a 1000 V |
100 a 700 V |
|
| DC de mão alta |
50 ~ 1500V |
50 a 1000 V |
50 a 1000 V |
| Número de pontos de ensaio |
64/128/256 |
64/128/256 |
64/128/256 |
| Precisão de saída de alta pressão |
± 5% |
| Precisão de medição de alta pressão |
± 5% |
| potência nominal |
5VDC |
| Tempo de medição de alta tensão |
De 0,01 segundos para 60 segundos |
| método de medição |
Tipo de quatro fios |
| Requisitos aplicáveis às especificações dos fios |
Capacidade elétrica máxima admissível é de 5 μF |
| Impedância do guia |
Faixa de medição: 1m Ω ~ 52 Ω |
| Sinais de corrente: 10 mA |
| Guia instantâneo |
1mΩ~52Ω |
| AC deve suportar a corrente de fuga de pressão |
0.01mA~5mA |
| Detecção de arco de CA |
0 ~ 9 |
| Corrente de vazamento de tensão de resistência de corrente contínua |
0.1μ A~1mA |
| Detecção de arco de CC |
0 ~ 9 |
| Impedância de isolamento de tensão de resistência de corrente contínua |
1MΩ~1.2GΩ |
| Curto / instantâneo curto / rápido interrupção instantânea |
1KΩ~100KΩ |
| Apoiar o julgamento do ponto final da estrada de curta duração |
● |
| Apoio a ensaios unilaterais |
● |
| Teste do valor do resistor |
Faixa de medição: 50m Ω ~ 20 MΩ |
| Sinal de nível: 0,5 a 3 V |
| Ensaio de valor de capacidade |
Faixa de medição: 10 pF a 12 μF |
| Signal de frequência: travagem AUTO (opcional) 48HZ/480HZ/4,8KHZ/48KHZ |
| Sinal de nível: 0,3 V a 1,2 V |
| Ensaio do diodo |
Faixa de medição: 0~6,8V |
| Projeto de funções avançadas |
Teste contínuo programável / detecção automática de pontos / diagnóstico automático |
| Modo de análise de teste |
Automático / manual / externo |
| Medição do sinal |
Sinais de medição de baixa tensão |
| Memória de armazenamento |
Até 500 conjuntos de ficheiros de configuração de ensaio armazenados |
| painel de controlo |
O grupo de teclas Sistema / Rápido / Editar / Função |
| Indicador |
A passagem / balde (LED) / vermelho e verde luz indicador / tela de exibição / som |
| Demandas de energia |
Voltagem fixa: 115 / 230 vac ± 10%, frequência: 60 / 50 Hz |
| energia consumida |
8761 ((64):70VA,8761 ((128):70VA,8761 ((256):100VA |
| interface |
RS-232, USB Host, Imprimir, Remote |
| modo de arranque |
Manual, automático e controle remoto |
| Ecrã LCD |
Display LCD gráfico de 320 * 240 de resolução |
| ambiente operacional |
Temperatura: 15°C-35°C Umidade: 70% |
| Dimensões visuais (W * H * D) |
8761 ((64):435 × 145 × 406 mm
8761(128):435×145×406mm, 8761(256):435×190×406mm. |
| peso |
8761 ((64):8.44kg,8761 ((128)):9.3kg,8761 ((256):14kg
|
