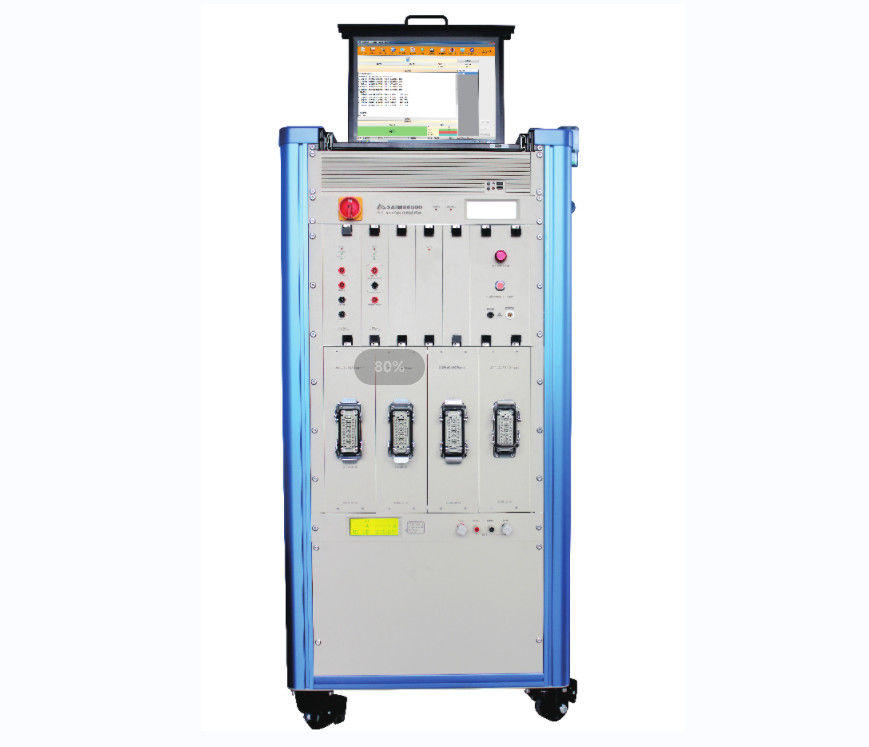

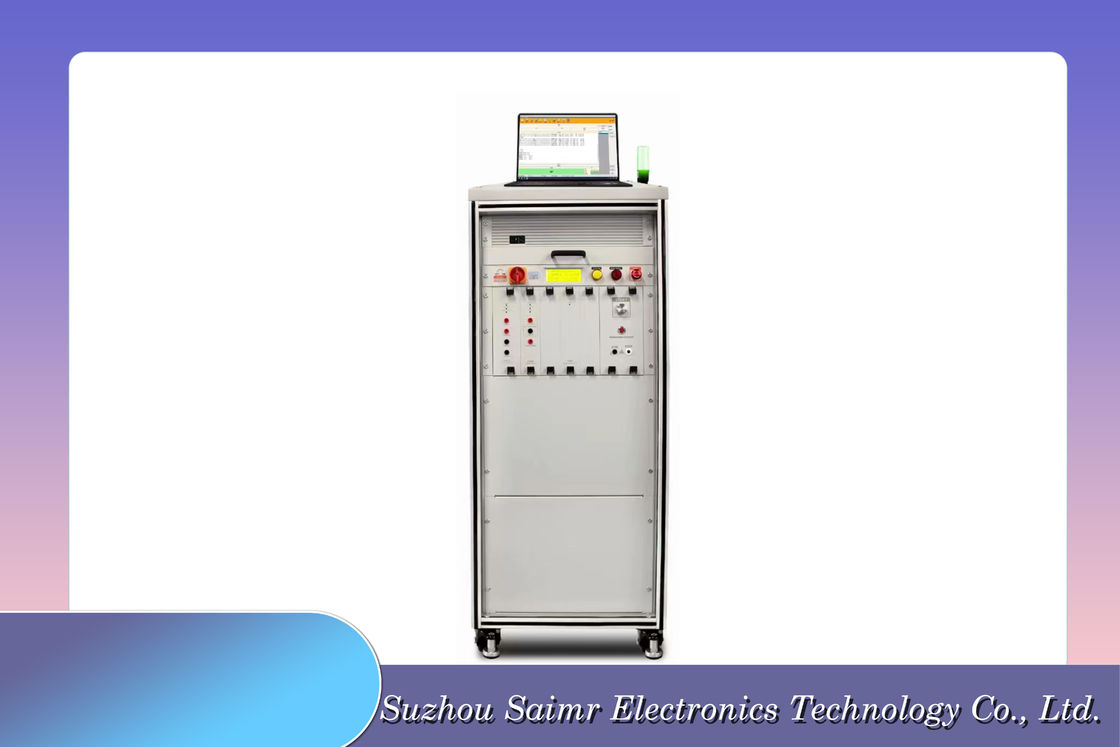

Testador de arneses de fiação de tensão média SAIMR6000
Teste de arnês de fiação de média tensão
1Características
O teste de arnês de fiação de média tensão com o modelo SAIMR6000-256P é um produto de alta precisão e qualidade confiável, que é vendido no país e no estrangeiro.:
- Funções avançadas: suporte a medições precisas de 4 fios, testes contínuos programáveis, detecção automática, diagnóstico automático, auto-calibração e zero,O modo de digitalização de ensaio pode ser comutado automaticamente/correto de digitalização.
- Operação conveniente: operação por computador, dados de ensaio podem ser armazenados num computador, relatórios de ensaio podem ser impressos e códigos de barras podem ser impressos automaticamente após o ensaio.O equipamento adota uma arquitetura de tipo gabinete com um rolo, que é fácil de mover e pode ser livremente combinado de acordo com a saída da linha de produção.
- Elementos de ensaio: sequência de fases, resistência à condutividade, isolamento e resistência à tensão, detecção de interruptores de pistolas, resistência, indutividade, capacidade e diodo, etc.
- Método de ensaio: ambas as extremidades do objeto de ensaio devem estar ligadas ao dispositivo de fixação; se apenas uma extremidade tiver um conector, a outra extremidade utiliza um clipe ou uma sonda para entrar em contacto e ligar-se ao dispositivo de fixação.
- Requisitos de ensaio: durante o ensaio existem luzes indicadoras e alarmes sonoros, e há três formas de iniciar o ensaio: digitalização de código de barras no produto, botão de ensaio do lado do computador,e botão de arranque do lado do dispositivoOs fios expostos possuem capas protetoras, e o dispositivo de ensaio e a caixa de controlo são ligados por uma tomada rápida, facilitando a substituição rápida do dispositivo de ensaio.Este instrumento é amplamente utilizado em energia de carregamento de arma teste, sistema de ensaio funcional de modo dois, teste da caixa de controlo eletrônico PDU de nova energia, sistema de ensaio do arnês de fiação do painel de porta do automóvel, equipamento de ensaio profissional do conector do automóvel,Teste de ponto de ancoragem do motor servo-inversor, sistema de ensaio de inversor de alimentação, testador de conectores de fios, máquina de condução, testador de camada intercalada de bobinas, máquina de alta tensão multicanal e outros campos.
2Aplicação
- FPC Placa de circuito flexível
- Ensaios de arneses de média tensão
- Conectores, fios, cabos
- Bateria de armazenamento de energia, bateria de potência CCS, barra de comando integrada
3Especificações
| MédioVoltateste ge |
SAIMR6000 |
| Modo de ensaio |
Quatro fios ou dois fios (teste misto) |
| Número de pontos |
32/64/128/256...20480 pontos |
| Projeto de ensaio |
Faixa de ensaio |
Precisão do ensaio |
| Ensaio do SO (voltagem 5V) |
2 kΩ-200 kΩ (opcional 20 kΩ-1000 kΩ) |
± 5% |
| Teste de resistência ao isolamento |
1MΩ-50GΩ (30V-2000V) |
1MΩ~100MΩ: ±2% |
| 100MΩ~ 1GΩ: ± 5% |
| 1GΩ~ 50GΩ: ±10% |
| Teste de resistência de CC |
0.1Ω-1MΩ |
< 100k: ± 1% |
| > 100k: ± 5% |
| Teste de resistência externa de quatro fios de corrente contínua |
10μΩ~100Ω |
±0,2%+5μΩ |
| Teste NTC com quatro fios (10k, 100k) |
Julgamento da temperatura (precisão 0,1°C) |
Os utilizadores podem auto-definir a tabela RT para o julgamento da resistência e temperatura |
| Julgamento da resistência (precisão 10k: 1% 100k: 5%) |
O valor da resistência pode ser julgado de acordo com a temperatura em tempo real do ambiente |
| Julgamento de comparação (precisão 0,1°C) |
Diferença máxima de resistência entre as peças testadas e as peças normalizadas (intervalo) |
| Ensaio de alta potência AC |
30V-2000V |
± 3% |
| Teste de hi-pot em CC |
30 V a 3000 V |
± 3% |
| Teste de corrente de vazamento AC |
1μA-10mA |
± 3% |
| Ensaio de corrente de vazamento de corrente contínua |
0.1μA-5mA |
± 3% |
| Dimensões (em mm) |
483*265*510 (1024P) |
483*183*510 (512P) |
| Peso máximo (em kg) |
26 |
18 |
| Configuração padrão |
Manual do utilizador em disco em U, cabo de alimentação, cabo de rede, placa de adaptador de porta, linha de teste, caneta de patrulha. |
| Configuração opcional |
Resistência padrão de isolamento, resistência padrão de condução, computador industrial, computador de mesa, monitor, mouse, teclado, alto-falante. |
