Name: FPC Flexible Circuit Board High Voltage Wire Harness Tester Com Resolução de Resistência de 4 fios
Brand: Suzhou Saimr Electronics Technology Co., Ltd.
SKU: SAIMR7000
Price: 2,500.00 USD
Availability: InStock

Para casa > produtos > Teste de arnês de arame >

FPC Flexible Circuit Board High Voltage Wire Harness Tester Com Resolução de Resistência de 4 fios

FPC Flexible Circuit Board Wire Harness Tester

4 fios Resistência Resolução Teste de cabo de alta tensão

Teste de cabos de alta tensão de circuito flexível FPC

Lugar de origem:

China

Marca:

SAIMR

Certificação:

Número do modelo:

SAIMR7000

Contacte-nos

Solicite um orçamento

FPC Flexible Circuit Board High Voltage Wire Harness Tester Com Resolução de Resistência de 4 fios

Detalhes do produto

Nome do produto:

Testador de arneses de fios/cabeças de média e alta tensão

Dimensões:

535*482*355mm

Corrente do teste:

AC/DC

Peso:

30 kg

Termos do pagamento & do transporte

Quantidade de ordem mínima

1 conjunto

Preço

1500-3500$ per set

Tempo de entrega

30 dias úteis

Termos de pagamento

T/T

Habilidade da fonte

200 conjuntos/ano

PRODUTOS RELACIONADOS

Teste de precisão de precisão de arnês de fio Teste de baixa tensão

Obtenha o melhor preço

Teste de cabo e arnês de fio de baixa tensão DC 1500V

Obtenha o melhor preço

220V 4 Wire Wire Harness Tester Instrumento de ensaio profissional

Obtenha o melhor preço

Testador de arnês de fio bilíngue de 30 a 1500 V

Obtenha o melhor preço

Contacte-nos

86-0512-62519606

sales2@saimr.com

Contacte agora

Descrição do produto

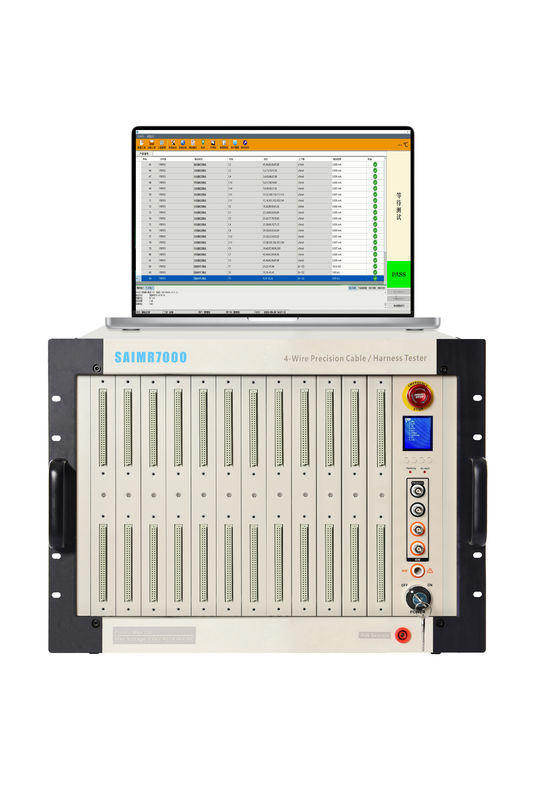

SAIMR7000 FPC Flexible Circuit Board High Voltage Harness Tester com Resolução de Resistência de 4 fios

Indústria típica aplicável

Eletrónica automóvel
Aeronáutica
Armazenamento de energia, novas baterias de energia
Automatização de cabos
Robô industrial

Aplicação

FPC Placa de circuito flexível
Ensaios de arneses de alta tensão
Conectores, fios, cabos
Bateria de armazenamento de energia, bateria de potência CCS, barra de comando integrada
Teste de arma de carregamento de veículos elétricos

FPC Flexible Circuit Board High Voltage Wire Harness Tester Com Resolução de Resistência de 4 fios 0

Características

Ensaio de resistência ao isolamento até 50 GΩ com resolução de resistência a 4 fios até 1 μΩ
A estrutura distribuída (16 pontos/tabela), os pontos de ensaio podem ser ampliados para mais de 20 000 pontos.
O sistema adota medição mista de dois fios e quatro fios, que tem maior precisão de medição e velocidade mais rápida.
Função de teste de edição personalizada de software, importação e exportação de pontos editáveis.
Ensaios abrangentes em um único ponto (OS, resistência DC, resistência de isolamento, resistência de isolamento AC/DC, tensão, LCR, etc.).

Introdução ao Software

FPC Flexible Circuit Board High Voltage Wire Harness Tester Com Resolução de Resistência de 4 fios 2

Elementos característicos	Descrição detalhada
1Função de Gestão de Projetos	Carregar projetos existentes, adicionar projetos de teste e definir parâmetros de teste.
2Gerenciamento de segmentos de rede	A ordem pode ser ajustada arbitrariamente, o ponto pode ser selecionado arbitrariamente, testes flexíveis e nomeação auto-definida é conveniente para a gestão
3. Módulos de Funções do Sistema
3.1 Autoteste do sistema	Verifique se o sistema está a funcionar corretamente.
3.2 Encontrar um ponto	Use a caneta do ponto de patrulha para encontrar o ponto, exibir as informações do ponto e transmitir a voz.
3.3 Função multimétrica	Realizar rapidamente vários testes, fácil depuração.
3.4 Função de auto-aprendizagem	Detecte rapidamente a ligação de arneses desconhecidos e selecione Gerar grupo de ficheiros de teste.
4. Conservação de dados
4.1 Exportação de dados	O formato do relatório de dados pode ser personalizado e suporta exportação em formato CSV XLSX PDF e WORD.
4.2 Salvagem de bases de dados	Cada teste é concluído, os dados são salvos na base de dados.
4.3 Consultas de base de dados	Os utilizadores podem consultar dados históricos na base de dados e imprimir relatórios de dados.
5Função de impressão de código de barras	Suporte de armas de digitalização de códigos, você pode personalizar códigos de barras de acordo com o produto e imprimir.
6Gerenciamento de usuários	Três níveis de gestão: administrador, programador, operador.

Especificações

MédioVoltateste ge	SAIMR7000
Modo de ensaio	Quatro fios ou dois fios (teste misto)
Número de pontos	16/32/48/64...20480 pontos
Projeto de ensaio	Faixa de ensaio	Precisão do ensaio
Ensaio do SO (voltagem 5V)	2 kΩ-1100 kΩ (opcional 20 kΩ-1000 kΩ)	± 5%
Teste de resistência ao isolamento	1MΩ-10GΩ (30V-2000V)	1MΩ~100MΩ: ±2%
		100MΩ~ 1GΩ: ± 5%
		1GΩ~ 10GΩ: ±10%
Teste de resistência de CC	0.1Ω-1MΩ	< 100k: ± 1%
Teste de resistência de CC	0.1Ω-1MΩ	> 100k: ± 5%
Teste de resistência externa de quatro fios de corrente contínua	10μΩ~100Ω	±0,2%+5μΩ
Teste NTC com quatro fios (10k, 100k)	Julgamento da temperatura (precisão 0,1°C)	Os utilizadores podem auto-definir a tabela RT para o julgamento da resistência e temperatura
	Julgamento da resistência (precisão 10k: 1% 100k: 5%)	O valor da resistência pode ser julgado de acordo com a temperatura em tempo real do ambiente
	Julgamento de comparação (precisão 0,1°C)	Diferença máxima de resistência entre as peças testadas e as peças normalizadas (intervalo)
Ensaio de alta potência AC	30 V a 3000 V	± 3%
Teste de hi-pot em CC	30 V a 4000 V	± 3%
Teste de corrente de vazamento AC	1μA-10mA	± 3%
Ensaio de corrente de vazamento de corrente contínua	0.1μA-5mA	± 3%
Diodos / Diodos Zener	0-10V	0.1 mA / 1 mA (sinal de ensaio)
Dimensões (em mm)	535482355 ((192P)	535482355 ((192P)
Peso máximo (em kg)	30	30
Configuração padrão	Manual do utilizador em disco em U, cabo de alimentação, cabo de rede, placa de adaptador de porta, linha de teste, caneta de patrulha.
Configuração opcional	Resistência padrão de isolamento, resistência padrão de condução, computador industrial, computador de mesa, monitor, mouse, teclado, alto-falante.
