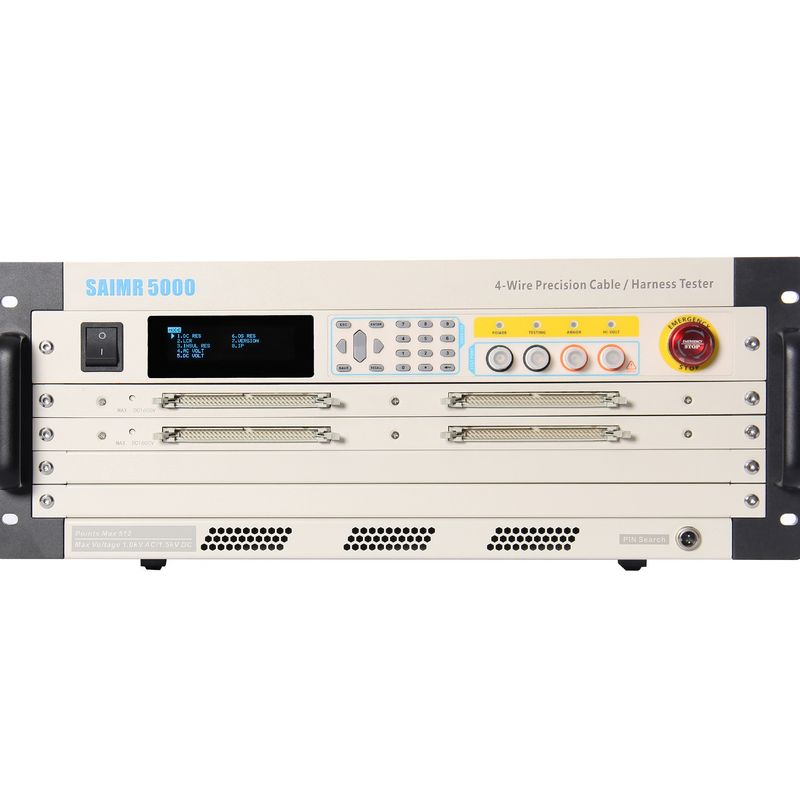

Name: Equipamento de ensaio de arneses de cabo para automóveis / eletrônicos / aeroespacial / dispositivos médicos
Brand: Suzhou Saimr Electronics Technology Co., Ltd.
SKU: SAIMR5000
Price: Negotiable USD
Availability: InStock

Para casa > produtos > Teste de arnês de arame >

Equipamento de ensaio de arneses de cabo para automóveis / eletrônicos / aeroespacial / dispositivos médicos

Equipamento de ensaio de arneses de cabos para automóveis

Equipamento de ensaio de arneses de cabos electrónicos

Equipamento de ensaio de arneses de arame para a indústria aeroespacial

Lugar de origem:

China

Marca:

SAIMR

Certificação:

Número do modelo:

SAIMR5000

Contacte-nos

Solicite um orçamento

Equipamento de ensaio de arneses de cabo para automóveis / eletrônicos / aeroespacial / dispositivos médicos

Detalhes do produto

Nome do produto:

Sistema de ensaio do arnês de cabo SAIMR5000

Modo de ensaio:

Quatro fios ou dois fios (teste misto)

número de pontos:

128/256/512/1024...20480

Dimensões:

483*265*510mm/483*183*510mm

Cores:

Negro e branco

Elementos característicos:

OS, NTC, LCR, Isolamento e muito mais

Termos do pagamento & do transporte

Quantidade de ordem mínima

1 conjunto

Preço

2000-10000$/set

Tempo de entrega

30 dias úteis

Termos de pagamento

T/T

PRODUTOS RELACIONADOS

Teste de precisão de precisão de arnês de fio Teste de baixa tensão

Obtenha o melhor preço

Teste de cabo e arnês de fio de baixa tensão DC 1500V

Obtenha o melhor preço

220V 4 Wire Wire Harness Tester Instrumento de ensaio profissional

Obtenha o melhor preço

Testador de arnês de fio bilíngue de 30 a 1500 V

Obtenha o melhor preço

Contacte-nos

86-0512-62519606

sales2@saimr.com

Contacte agora

Descrição do produto

Equipamento de ensaio de arneses de cabo para automóveis / eletrônicos / aeroespaciais / dispositivos médicos

Indústria típica aplicável

Eletrónica automóvel
Aeronáutica
Armazenamento de energia, novas baterias de energia
Automatização de cabos

Aplicação

FPC Placa de circuito flexível
Ensaios de arneses de baixa tensão
Conectores, fios, cabos
Bateria de armazenamento de energia, bateria de potência CCS, barra de comando integrada

Características

Ensaio de resistência ao isolamento até 10 GΩ com resolução de resistência a 4 fios até 1 μΩ
A estrutura distribuída (128 pontos/tabela), os pontos de ensaio podem ser ampliados para mais de 20 000 pontos.
O sistema adota medição mista de dois fios e quatro fios, que tem maior precisão de medição e velocidade mais rápida.
Função de teste de edição personalizada de software, importação e exportação de pontos editáveis.

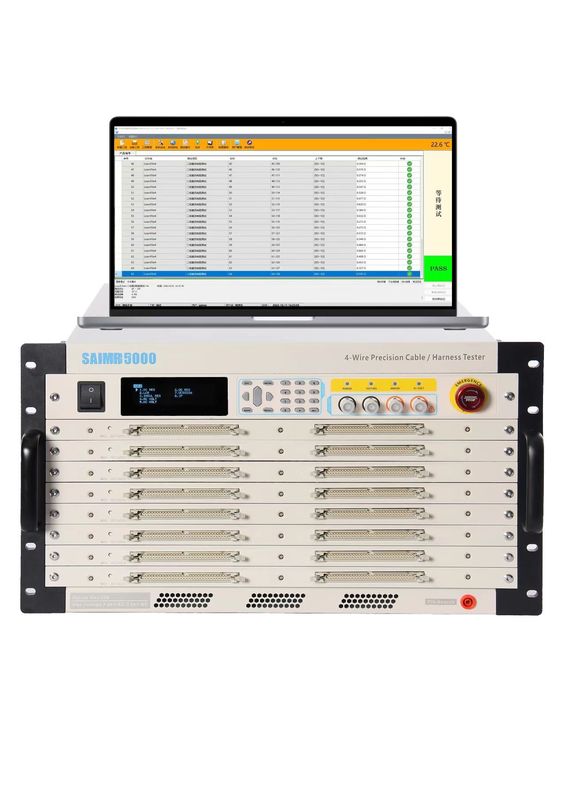

Introdução ao Software

Equipamento de ensaio de arneses de cabo para automóveis / eletrônicos / aeroespacial / dispositivos médicos 0

Especificações

Teste de baixa tensão	SAIMR5000
Modo de ensaio	4 fios ou 2 fios (teste misto)
Número de pontos	128/256/512/1024...20480
Projeto de ensaio	Faixa de ensaio	Precisão do ensaio
Ensaio do SO (voltagem 5V)	2 kΩ -200 kΩ (opcional 20 KΩ -1000 KΩ)	± 5%
Teste de resistência ao isolamento	1MΩ-10 GΩ(30V-1500V)	1MΩ~100MΩ: ±2%
		100MΩ~ 1GΩ: ± 5%
		1GΩ~ 10GΩ: ±10%
Teste de resistência de CC	0.1Ω-1MΩ	< 100k: ± 1%
Teste de resistência de CC	0.1Ω-1MΩ	> 100k: ± 5%
Teste de resistência externa de quatro fios de corrente contínua	10μΩ~100Ω	±0,2%+5μΩ
Teste NTC com quatro fios (10k, 100k)	Julgamento da temperatura (precisão 0,1°C)	Os utilizadores podem auto-definir a tabela RT para o julgamento da resistência e da temperatura
	Julgamento da resistência (precisão 10k: 1% 100k: 5%)	O valor da resistência pode ser julgado de acordo com a temperatura em tempo real do ambiente
	Julgamento de comparação (precisão 0,1°C)	Diferença máxima de resistência entre as peças testadas e as peças normalizadas (intervalo)
Ensaio de alta potência AC	30 V a 1000 V	± 3%
Teste de hi-pot em CC	30 V a 1500 V	± 3%
Teste de corrente de vazamento AC	1μA-10mA	± 3%
Ensaio de corrente de vazamento de corrente contínua	0.1μA-5mA	± 3%
Ensaio LCR	Frequência: 50 Hz-10 kHz	100mΩ-20MΩ ± 2%
	Tipo de ensaio: resistência / condensador / indutividade / impedância / condutividade / condutividade	10pF-100μF ± 2%
	Nível de ensaio: 0,1 V a 1,5 V	10nH~100H ± 2%
Diodos / Diodos Zener	0-10V	0.1 mA / 1 mA (sinal de ensaio)
Dimensões (em mm)	483265510 (1024P)	483183510 (512P)
Peso máximo (em kg)	25	17
Configuração padrão	Manual do utilizador em disco em U, cabo de alimentação, cabo de rede, placa de adaptador de porta, linha de teste, caneta de patrulha.
Configuração opcional	Resistência padrão de isolamento, resistência padrão de condução, computador industrial, computador desktop, monitor, mouse, teclado, alto-falante.
